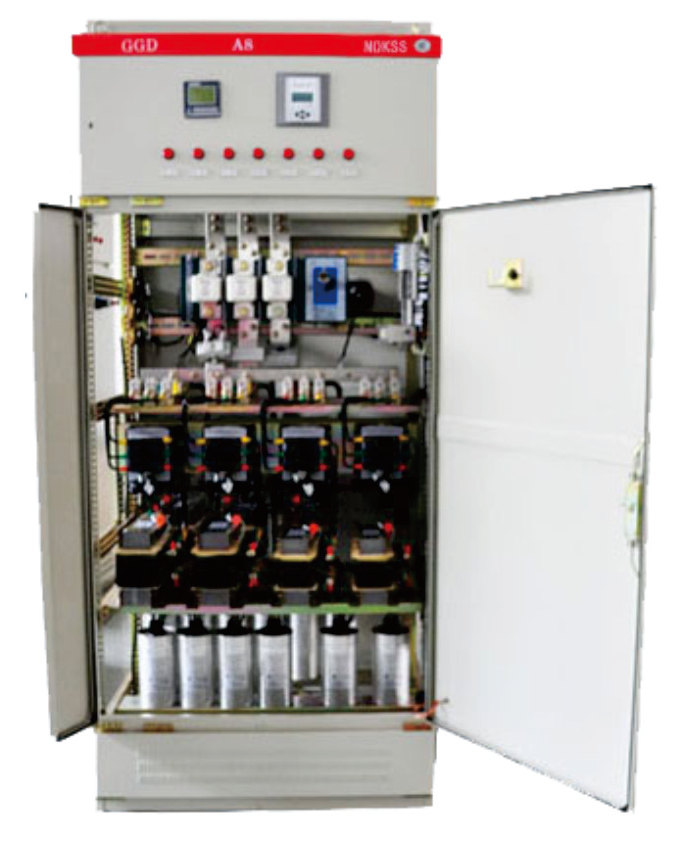

WEDO-TBB系列低壓無功補償柜
產品簡介 / DESCRIPTION
WEDO-TBB系列低壓無功補償柜用于低壓電網的無功功率補償,應用于提高電網功率因數,降低線路損耗,改善電能質量。該系列低壓無功補償柜以智能型功率因數控制器為核心,利用晶閘管投切開關或電容型接觸器作為電容器組的投切器件,根據電網功率因數自動進行投切電容,確保電網始終具有較高的功率因數。TBB型低壓無功補償柜的補償元件為電容器,可用于諧波不高的場合;TBB-T型低壓無功補償柜的補償元件由電容器與電抗器串聯組成,具有諧波抑制功能,可用于諧波較高的場合。
電抗系數P=Xl/Xc*100%Ø 使用電抗系數P=7%,調諧頻率為189Hz的無功補償回路,可吸收少量的5次諧波電流及更高次諧波;
Ø 使用電抗系數P=14%,調諧頻率為134Hz的無功補償回路,當系統中存在3次諧波時,這種無功補償回路可以防止系統諧振;
產品特征 / FEATURES
Ø 每個補償支路包括:熔斷器、電容器、電抗器、接觸器或可控硅投切開關;
Ø 功率因數自動補償控制,液晶顯示屏可配置手動和自動模式;
Ø 不會產生諧振,對諧波無放大作用,并且一定程度上有吸收消除諧波的功效;
Ø 不同的安裝方式:模塊式安裝,組件式安裝;
Ø 不同的補償方案:三相共補,分相補償,混合補償?shù)龋?span lang="EN-US">
涵蓋目前市場所有可選柜型GGD、GCK、GCS、MNS等;
容量 (kvar) |

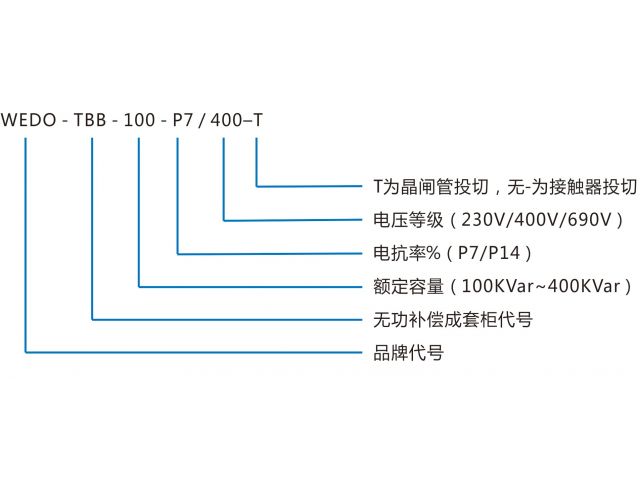

型號 |
補償回路容量 (kvar) |
W*D*H(mm) |
100 |
WEDO-TBB-100-P7/400 |
25+25+25+25 |
800*600*2200 |
150 |
WEDO-TBB-150-P7/400 |
25+25+50+50 |
800*600*2200 |
200 |
WEDO-TBB-200-P7/400 |
25+25+50+50+50 |
800*600*2200 |
250 |
WEDO-TBB-250-P7/400 |
25+25+50+50+50+50 |
800*800*2200 |
300 |
WEDO-TBB-300-P7/400 |
25+25+50+50+50+50+50 |
800*800*2200 |
350 |
WEDO-TBB-350-P7/400 |
25+25+50+50+50+50+50+50 |
800*1000*2200 |
400 |
WEDO-TBB-400-P7/400 |
50+50+50+50+50+50+50+50 |
1000*1000*2200 |
額定電壓400V/50Hz,控制電壓230V/50Hz,串聯濾波電抗器,調諧頻率189Hz(P=7%),接觸器投切,三相共補 |
