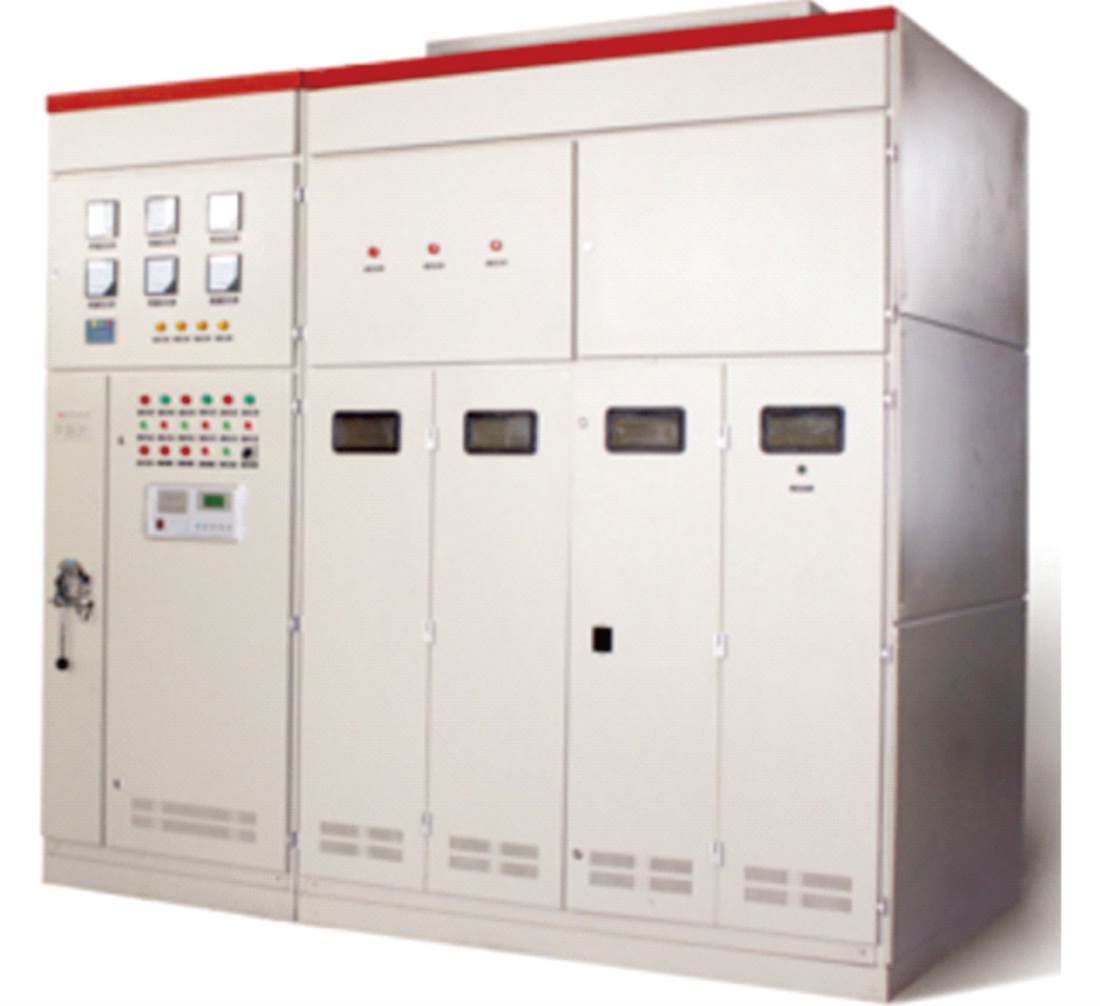

WEDO-TBB系列高壓并聯電容器成套裝置
產品簡介 / DESCRIPTION
高壓并聯電容器成套裝置，主要用于對6kV、10kV、35kV等工頻電力系統進行功率因數調節，改善電能質量，降低線路損耗，充提高發電、供電設備的運行效率。
裝置由高壓并聯電容器、高壓串聯電抗器、氧化鋅避雷器、放電線圈、投切電容器專用真空接觸器、隔離開關、逐熔熔斷器、無功電壓綜合控制器和相應的主回路以及控制回路組成，控制部分起到測量、顯示及對各回路的投切控制作用。
標準容量分配可以根據：300kvar、600kvar、900kvar、1200kvar配置投切單元，同時可以根據用戶的需求選用不同的投切單元來滿足補償容量以及補償精度要求。
產品特征 / FEATURES
裝置由進線柜、分組補償柜等組成，電容器組主接線采用星形接法。
Ø 進線柜
由隔離開關、電磁鎖、電流互感器等器件組成，此部分主要是與補償柜上級進線柜中的斷路器及系統中電流互感器及電壓互感器聯絡的裝置。
Ø 補償柜
由電容器、真空接觸器、電抗器、放電線圈、氧化鋅避雷器、電流互感器或接地開關組成此部分的主要功能為無功補償，提高功率因數。
Ø 高壓電容柜內的內部故障保護與外部故障保護
l 內部故障保護是保護電容器設備可能發生的故障
1. 熔絲保護，分為內熔絲和外熔絲保護，是電容器主保護不平衡電壓保護
2. 橋差電壓保護
3. 不平衡電流保護
4. 橋差電流保護
l 外部故障保護主要通過以下幾種保護方式實現
1. 速斷保護
2. 過流保護
3. 過壓保護
4. 低壓保護
產品型號列表
6kV并聯電容器成套裝置
|

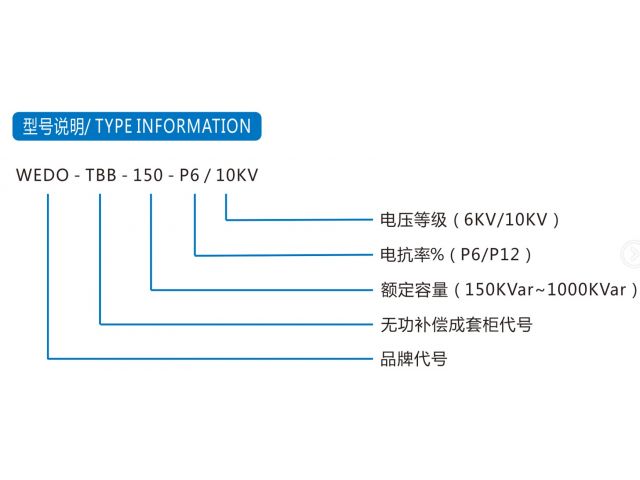

規格型號 |
單柜容量Kvar |
配套電容器型號 |
數量 |
配套電抗器型號 |
柜體尺寸W*D*H（mm） |
|
WEDO-TBB-300-P6/6kV |
300 |
WEDOHC100/1P-6.6 |
3 |
WEDOHR300/3P-6.6kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-600-P6/6kV |
600 |
WEDOHC200/1P-6.6 |
3 |
WEDOHR600/3P-6.6kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-750-P6/6kV |
750 |
WEDOHC250/1P-6.6/ |
3 |
WEDOHR750/3P-6.6kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-900-P6/6kV |
900 |
WEDOHC300/1P-6.6/ |
3 |
WEDOHR900/3P-6.6kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-1200-P6/6kV |
1200 |
WEDOHC200/1P-6.6/ |
6 |
WEDOHR1200/3P-6.6kV-P6 |
1500*1500*2400 |
|
WEDO-TBB-1500-P6/6kV |
1500 |
WEDOHC250/1P-6.6/ |
6 |
WEDOHR1500/3P-6.6kV-P6 |
1500*1500*2400 |
|
以上是6kV系統常規裝置，每臺柜體含真空接觸器JCZ5-7.2D/630、放電線圈FDDC6.6/√3-1.7-1、電流互感器LZZB9J-10、避雷器HY5WR-10/27 |
|||||
10kV并聯電容器成套裝置
|
規格型號 |
單柜容量Kvar |
配套電容器型號 |
數量 |
配套電抗器型號 |
柜體尺寸W*D*H（mm） |
|
WEDO-TBB-300-P6/10kV |
300 |
WEDOHC100/1P-11 |
3 |
WEDOHR300/3P-11kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-600-P6/10kV |
600 |
WEDOHC200/1P-11 |
3 |
WEDOHR600/3P-11kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-750-P6/10kV |
750 |
WEDOHC250/1P-11 |
3 |
WEDOHR750/3P-11kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-900-P6/10kV |
900 |
WEDOHC300/1P-11 |
3 |
WEDOHR900/3P-11kV-P6 |
1000*1500*2400 |
|
WEDO-TBB-1200-P6/10kV |
1200 |
WEDOHC200/1P-11 |
6 |
WEDOHR1200/3P-11kV-P6 |
1500*1500*2400 |
|
WEDO-TBB-1500-P6/10kV |
1500 |
WEDOHC250/1P-11 |
6 |
WEDOHR1500/3P-11kV-P6 |
1500*1500*2400 |
|
以上是10kV系統常規裝置，每臺柜體含真空接觸器JCZ5-12D/630、放電線圈FDDC11/√3-1.7-1、電流互感器LZZB9J-10、避雷器HY5WR-17/45 |
|||||
注釋：
u 控制柜：含隔離開關（GN24-12D/630A）、控制器等二次附件；
u 以上電抗率均為6%，如果需要設計12%電抗率或其他規格，請聯系公司產品部；
u 單臺柜體容量不宜超過1500kvar，建議分兩組柜體安裝；
u 每套補償成套裝置分組補償數量不宜超過5組；
u 小容量的柜體可以與控制柜整合成一面柜體，但整套補償裝置補償組數在三組以下；
u 其他設計規格請咨詢公司產品部；
