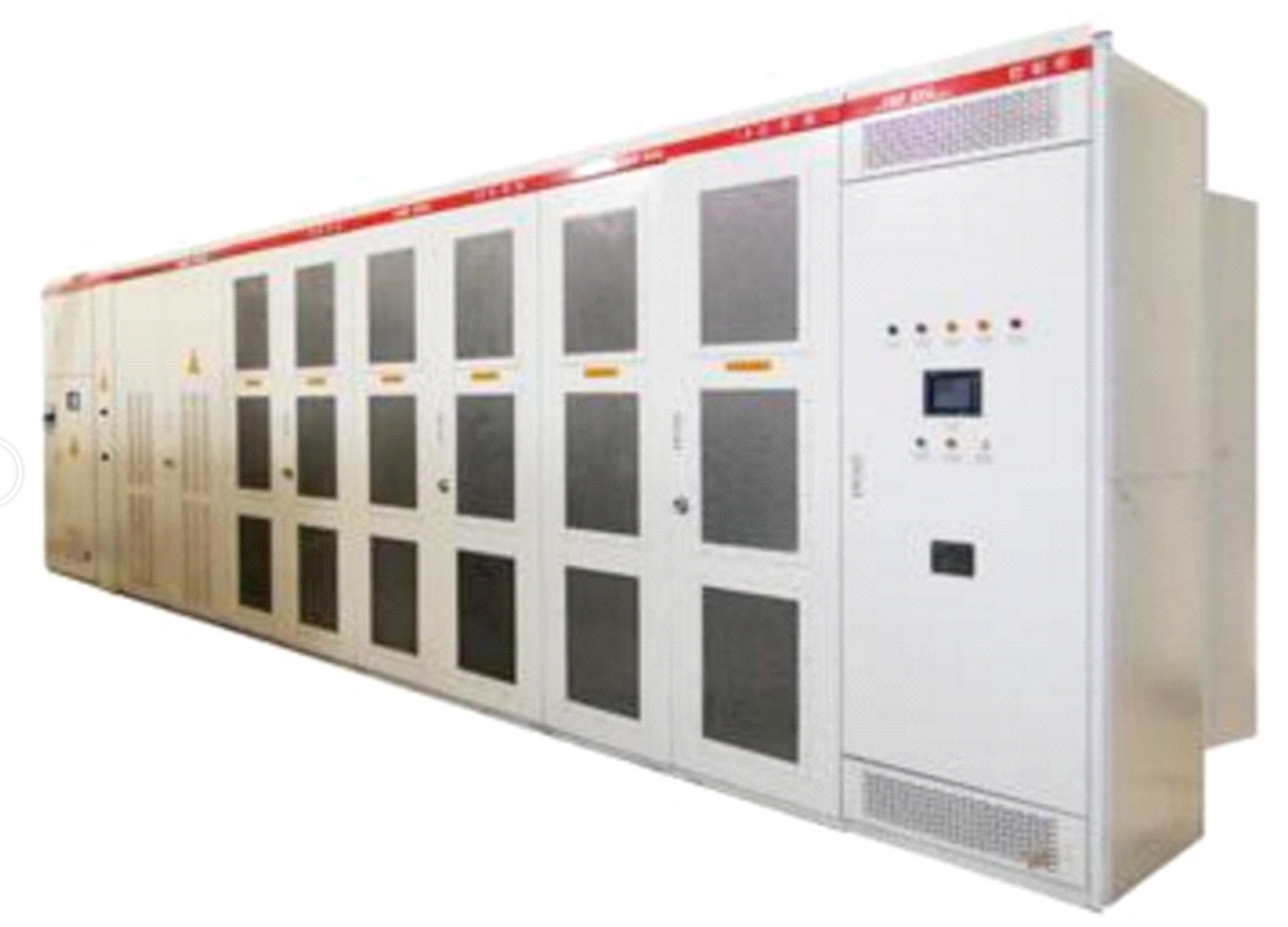

 產品簡介 / DESCRIPTION

　　WEDO-SVG系列高壓靜止無功發生裝置，是以電壓源變流器為核心的電力系統補償裝置，基本原理是將自換相橋式電路通過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償目的。

    我公司的研發團隊在多年電能質量治理與無功補償研發的技術和經驗基礎上，通過與日本東北學院大學專家的合作，成功研發出了高性價比的新一代高壓靜止無功發生裝置，可直接接入1kV~35kV 電壓等級母線，為電網或用電負荷提供快速有源動態無功補償和諧波濾波，可有效提高電網電壓暫態穩定性、抑制母線電壓閃變、補償不平衡負荷、濾除負荷諧波及提高負荷功率因數。

產品特征 / FEATURES

Ø  模塊化結構

WSVG 的核心采用基于IGBT 的鏈?zhǔn)侥孀兤鳌ｆ準侥孀兤髅肯嘤啥鄠€(gè)功率模塊輸出串聯而成，功率模塊可以互換，電壓等級組合方便，維護簡單；功率模塊采用N+1或N+2冗余結構，一個鏈節單元損壞后仍可繼續滿負荷運行，裝置自身運行可靠性高。

Ø  全數字化控制器

采用基于DSP 及多FPGA 的硬件平臺，具有高集成度，可靠性高；現場可設定控制方式，快速無功電流控制策略，能夠提供從感性到容性的連續、平滑、動態、快速的無功功率補償；并具備諧波綜合抑制功能。

Ø  人性化的人機接口

采用觸摸屏中文/英文顯示界面，可靠性高，更適用于工業現場電磁環境；監控面板能進行各種控制操作和參數設置；支持RS232/RS485、CAN 總線和工業以太網網多種通訊接口，具有GPRS 遠程接口，可通過遠方計算機實時狀態監控。

Ø  可靠的工藝

功率單元直流環節濾波儲能元件采用膜式電容，壽命長達20年，是普通電解電容壽命的3~4倍，維護費用低；專有技術的低感母排，優化元件連接，性能好，可靠性高；高壓主電路與控制器之間采用光纖連接，強電弱電完全隔離，絕緣好，抗干擾能力強，安全可靠。

Ø  先進的技術

　　基于IGBT 逆變器，采用獨有控制技術，不會發生諧波放大及諧振，安全性與穩定性好；具有電流源特性，輸出無功電流不受母線電壓影響，較強的短期過載能力，可極大地提高電力系統穩定性。

技術參數/ SPCIFICATION

1. 裝置容量：1MVar~200MVar

2. 電壓等級：45Hz~55Hz，6kV/10 kV /35kV（其它電壓等級可訂制）

3. 電壓允許波動范圍：30％額定電壓到120％額定電壓

4. 啟動方式：自勵啟動，啟動沖擊電流小

5. 控制電源：多路備用，自供電方式

6. 無功輸出范圍：額定感性到額定容性無功，連續平滑調節

7. 無功輸出特性：以電流源形式輸出，在系統電壓降低到30％仍輸出額定容性無功電流

8. 補償控制方式：輸電系統補償或配電負荷補償

9. 系統補償功能：電壓調節、無功調節、暫穩控制、阻尼控制

10. 負荷補償功能：功率因數補償、電壓閃變抑制、諧波濾除、負荷不平衡補償

11. 無功輸出響應速度：＜5ms

12. 過載能力：允許10％連續過載1分鐘，20％過載15秒，30％過載立即保護

13. 并網后輸出電壓：THD＜3%

14. 并網后三相不平衡：＜3%

15. 故障處理：換流器采用N+1/N+2冗余運行，故障功率模塊自動旁路，裝置運行不受影響

16. 效率：滿載時＞98%

17. 有功功率損耗：＜2%

18. 保護功能：系統過壓、系統欠壓、系統過流、系統短路、控制電掉電、通訊故障等保護

19. 通訊模式：RS485、CAN、Modbus、Profibus、TCP/IP，GPRS

20. 人機界面：圖文人機界面觸摸屏顯示功能：系統運行主要參數、SVG 運行參數、工作狀態、故障指示內容、各項輸入設定值。

21. 噪聲：小于80分貝

22. 裝置尺寸：根據具體型號確定

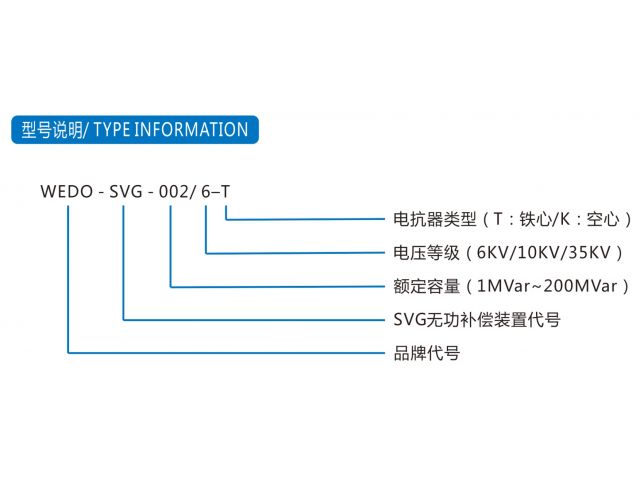

產品型號列表
