WEDOTM低壓功率因數安全補償模塊
產品簡介 / DESCRIPTION

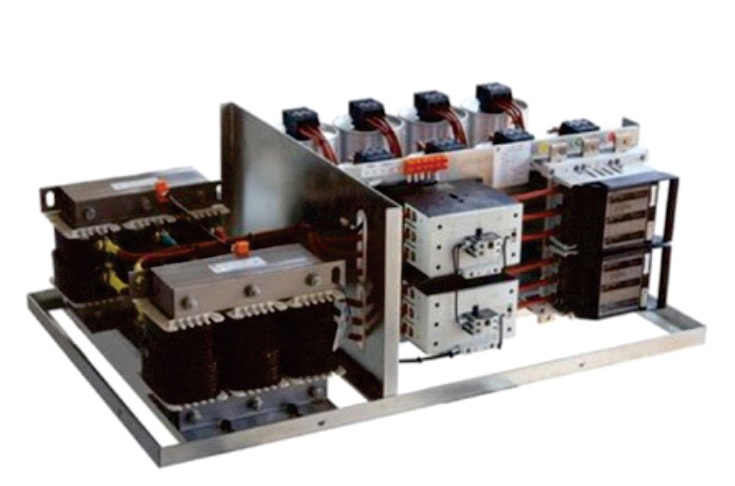

模塊產品是無功補償及濾波裝置的一個標準化導向,WEDO公司模塊化產品是通過精密計算、設計的一款標準化產品、濾波補償模塊是根據負載而將電容器、電抗器、投切開關按設計容量組合成一個抽屜模塊,用戶可以按照設計定制、直接安裝,結構緊湊、布局簡潔美觀。

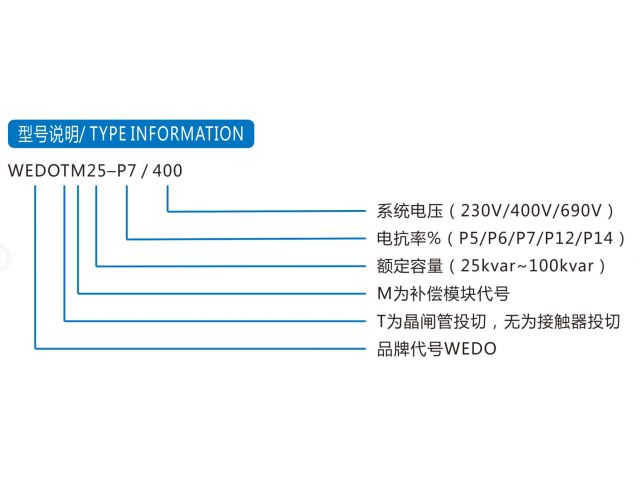

技術參數/ SPCIFICATION
Ø 采用濾波電抗器以及補償電容器的組合套件,額定電壓和頻率:Un=230V/400V/480V/525V/690V(50Hz/60Hz)
Ø 最大允許操作過電壓:1.05Un(連續工作)、1.1Un(8h/D)
Ø 最大允許操作過電流:電抗器1.8ln(連續工作)、電容器1.7ln(連續工作)
組件選型參照表(靜態) |
||||||||
補 償 方 式 |
組件型號 |
配套電容器 |
配套電抗器 |
接觸器規格 |
電抗 系數 |
|||
電容器型號 |
數量 |
電抗器型號 |
數量 |
接觸器規格 |
數量 |
|||
共補 |
WEDOM 25-P7/400 |
WEDOC-25/3P-480 |
1 |
WEDOR-25/3P-480-P7 |
1 |
63A |
1 |
P7 |
WEDOM 30-P7/400 |
WEDOC-30/3P-480 |
1 |
WEDOR-30/3P-480-P7 |
1 |
63A |
1 |
||
WEDOM 50-P7/400 |
WEDOC-25/3P-480 |
2 |
WEDOR-50/3P-480-P7 |
1 |
125A |
1 |
||
WEDOM 60-P7/400 |
WEDOC-30/3P-480 |
2 |
WEDOR-60/3P-480-P7 |
1 |
125A |
1 |
||
分補 |
WEDOM 10-P7/230 |
WEDOC-10/1P-280 |
1 |
WEDOR-10/1P-280-P7 |
1 |
63A |
1 |
P7 |
WEDOM 12.5-P7/230 |
WEDOC-12.5/1P-280 |
1 |
WEDOR-12.5/1P-280-P7 |
1 |
63A |
1 |
||
WEDOM 15-P7/230 |
WEDOC-15/1P-280 |
1 |
WEDOR-15/1P-280-P7 |
1 |
80A |
1 |
||
WEDOM 20-P7/230 |
WEDOC-10/1P-280 |
2 |
WEDOR-20/1P-280-P7 |
1 |
125A |
1 |
||
共補 |
WEDOM 25-P14/400 |
WEDOC-25/3P-525 |
1 |
WEDOR-25/3P-525-P14 |
1 |
63A |
1 |
P14 |
WEDOM 30-P14/400 |
WEDOC-30/3P-525 |
1 |
WEDOR-30/3P-525-P14 |
1 |
63A |
1 |
||
WEDOM 50-P14/400 |
WEDOC-25/3P-525 |
2 |
WEDOR-50/3P-525-P14 |
1 |
125A |
1 |
||
WEDOM 60-P14/400 |
WEDOC-30/3P-525 |
2 |
WEDOR-60/3P-525-P14 |
1 |
125A |
1 |
||
分補 |
WEDOM 10-P14/230 |
WEDOC-10/1P-300 |
1 |
WEDOR-10/1P-300-P14 |
1 |
63A |
1 |
P14 |
WEDOM 12.5-P14/230 |
WEDOC-12.5/1P-300 |
1 |
WEDOR-12.5/1P-300-P14 |
1 |
80A |
1 |
||
WEDOM 15-P14/230 |
WEDOC-15/1P-300 |
1 |
WEDOR-15/1P-300-P14 |
1 |
80A |
1 |
||
WEDOM 20-P14/230 |
WEDOC-10/1P-300 |
2 |
WEDOR-20/1P-300-P14 |
1 |
100A |
1 |
||
組件選型參照表(動態) |
||||||||
補 償 方 式 |
組件型號 |
配套電容器 |
配套電抗器 |
接觸器規格 |
電抗 系數 |
|||
電容器型號 |
數量 |
電抗器型號 |
數量 |
接觸器規格 |
數量 |
|||
共補 |
WEDOTM 25-P7/400 |
WEDOC-25/3P-480 |
1 |
WEDOR-25/3P-480-P7 |
|
WEDOTSC-55G |
1 |
P7 |
WEDOTM 30-P7/400 |
WEDOC-30/3P-480 |
1 |
WEDOR-30/3P-480-P7 |
|
WEDOTSC-55G |
1 |
||
WEDOTM 50-P7/400 |
WEDOC-25/3P-480 |
2 |
WEDOR-50/3P-480-P7 |
|
WEDOTSC-85G |
1 |
||
WEDOTM 60-P7/400 |
WEDOC-30/3P-480 |
2 |
WEDOR-60/3P-480-P7 |
|
WEDOTSC-85G |
1 |
||
分補 |
WEDOTM 10-P7/230 |
WEDOC-10/1P-280 |
1 |
WEDOR-10/1P-280-P7 |
|
WEDOTSC-55F |
1/3 |
P7 |
WEDOTM 12.5-P7/230 |
WEDOC-12.5/1P-280 |
1 |
WEDOR-12.5/1P-280-P7 |
|
WEDOTSC-55F |
1/3 |
||
WEDOTM 15-P7/230 |
WEDOC-15/1P-280 |
1 |
WEDOR-15/1P-280-P7 |
|
WEDOTSC-85F |
1/3 |
||
WEDOTM 20-P7/230 |
WEDOC-10/1P-280 |
2 |
WEDOR-20/1P-280-P7 |
|
WEDOTSC-85F |
1/3 |
||
共補 |
WEDOTM 25-P14/400 |
WEDOC-25/3P-525 |
1 |
WEDOR-25/3P-525-P14 |
|
WEDOTSC-55G |
1 |
P14 |
WEDOTM 30-P14/400 |
WEDOC-30/3P-525 |
1 |
WEDOR-30/3P-525-P14 |
|
WEDOTSC-55G |
1 |
||
WEDOTM 50-P14/400 |
WEDOC-25/3P-525 |
2 |
WEDOR-50/3P-525-P14 |
|
WEDOTSC-85G |
1 |
||
WEDOTM 60-P14/400 |
WEDOC-30/3P-525 |
2 |
WEDOR-60/3P-525-P14 |
|
WEDOTSC-85G |
1 |
||
分補 |
WEDOTM 10-P14/230 |
WEDOC-10/1P-300 |
1 |
WEDOR-10/1P-300-P14 |
|
WEDOTSC-55F |
1/3 |
P14 |
WEDOTM 12.5-P14/230 |
WEDOC-12.5/1P-300 |
1 |
WEDOR-12.5/1P-300-P14 |
|
WEDOTSC-55F |
1/3 |
||
WEDOTM 15-P14/230 |
WEDOC-15/1P-300 |
1 |
WEDOR-15/1P-300-P14 |
|
WEDOTSC-85F |
1/3 |
||
WEDOTM 20-P714/230 |
WEDOC-10/1P-300 |
2 |
WEDOR-20/1P-300-P14 |
|
WEDOTSC-85F |
1/3 |
