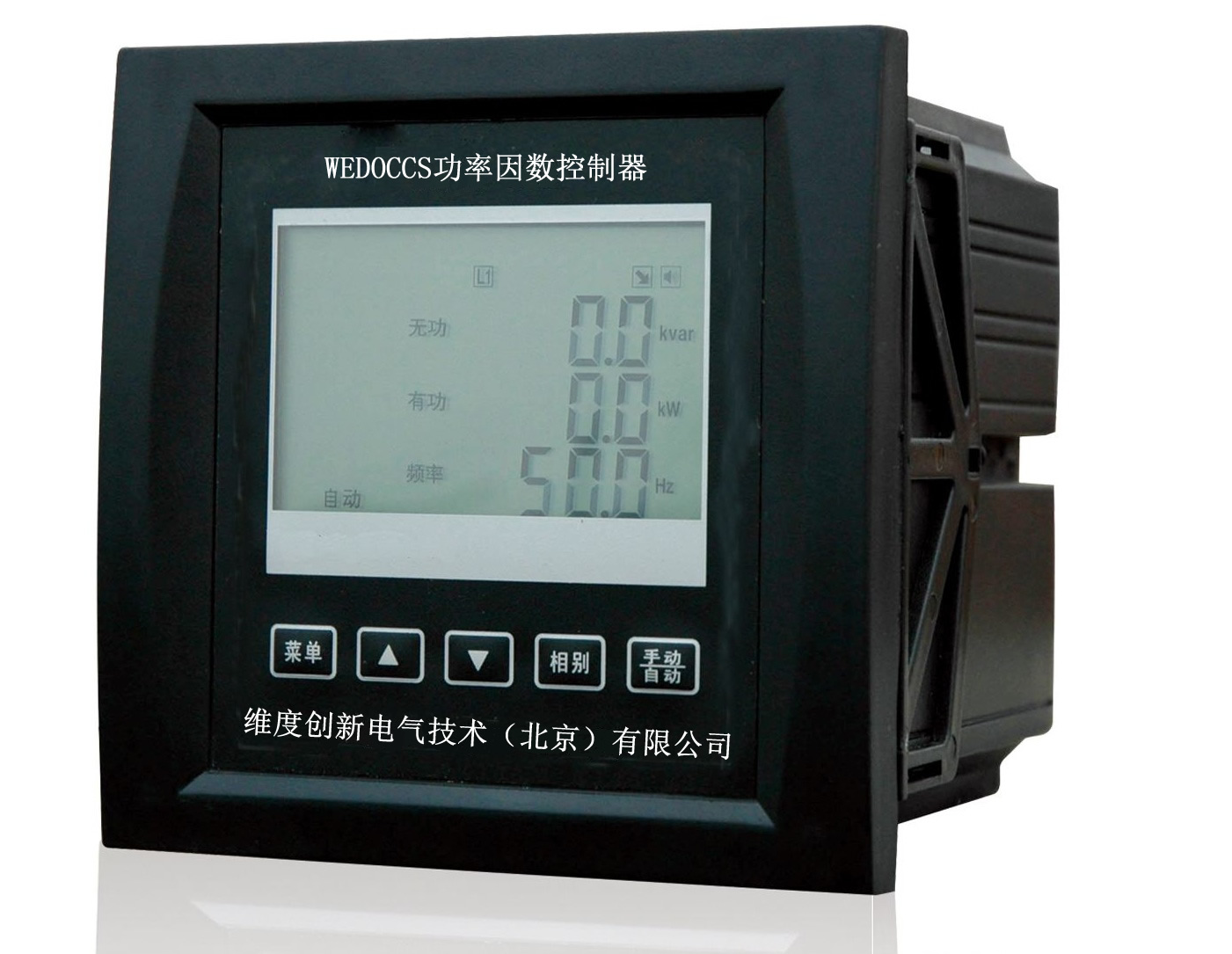

WEDOCCS功率因數控制器
產品簡介 / DESCRIPTION
WEDOCCS功率因數控制器是集數據采集、通訊、無功補償等功能于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統無功補償控制。WEDOCCS無功功率補償控制器以高速數字信號處理器DSP為核心，采用交流取樣，人機界面為128*64點陣大屏幕液晶顯示器，具有采樣計算、無功補償、諧波分析、通訊等功能，自適應頻率FFT算法來計算系統的有功和無功功率，即使在系統電流波形發生畸變而失真的情況下，控制器也能保證測量精度。
Ø 產品特征 / FEATURES
Ø 采用液晶顯示，操作簡單，維護方便，利于現場故障查找
Ø 三相測量和控制顯示一下系統參數：
-電網電壓、電流、頻率
-有功功率、無功功率、功率因數
-諧波電壓、諧波電流
-系統電壓畸變率、電流畸變率
Ø 電流互感器變比選擇
Ø 控制器保護功能
過電壓保護、欠壓保護、過流、諧波電壓、諧波電流保護
Ø 目標功率因數設置功能
采用全數字處理器DSP技術，滿足更精準迅速的補償需求；采用定制液晶顯示器，參數豐富，操作簡潔
Ø 支持多種補償方案，可以設置每組電容器的無功功率
Ø 具有手動和自動兩種補償方式，可以設置循環（編碼投切）、線性（先投后切）兩種投切方式
Ø 溫度控制保護功能，溫度采集及溫控輸出功能，有效保護補償單元
Ø 具有RS485通信端口，支持MODBUS-RTU規約，與SCADA系統主站通訊，完成對配電線路的各種監控功能。
Ø 安全和再投入時間：再投入時間，當一個補償之路斷開后，就需要一定的放電時間，以防止電容器在沒有完全放電的情況下再次投入。

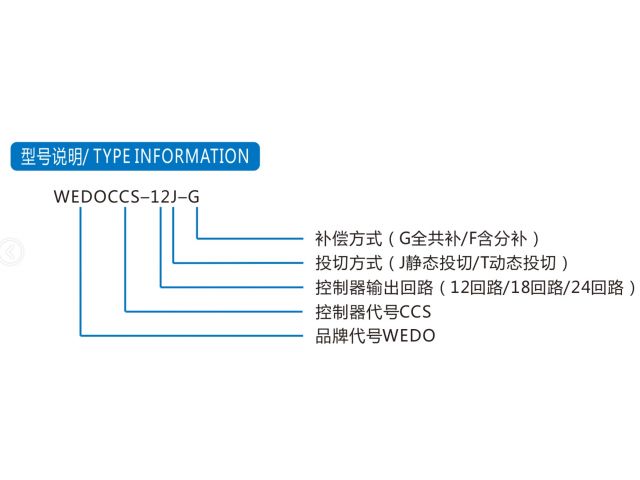

選型參照表
|
參數類別/產品型號 |
WEDOCCS |
||
|
12J/18J-G |
12T/18T-G |
12T/18T-H |
|
|
供電電壓 |
230V~400VAC |
||
|
電壓工作范圍 |
-15%~15% |
||
|
電源頻率 |
45Hz~55Hz |
||
|
測量電壓 |
230V~400VAC |
||
|
測量方式 |
相電壓或線電壓 |
||
|
輸出控制路數 |
12/18 |
12/18 |
12/18/24 |
|
投入開關類型 |
接觸器 |
晶閘管 |
晶閘管 |
|
功耗 |
≤10VA |
||
|
環境溫度 |
-20℃~55℃ |
||
|
符合標準 |
IEC610000-4-2~5/11 |
||
|
語言 |
中文/英語 |
||
|
RS485通訊接口 |
■ |
■ |
■ |
|
功率因數PF |
■ |
■ |
■ |
|
電壓U/電流A |
■ |
■ |
■ |
|
有功功率KW/無功功率 Kvar |
■ |
■ |
■ |
|
THDv/THDi |
■ |
■ |
■ |
|
目標功率因數 |
■ |
■ |
■ |
|
防護等級 |
IP40 |
||
|
外形（開孔）尺寸 W*H*D(mm) |
144*144（138*138）60 |
||
