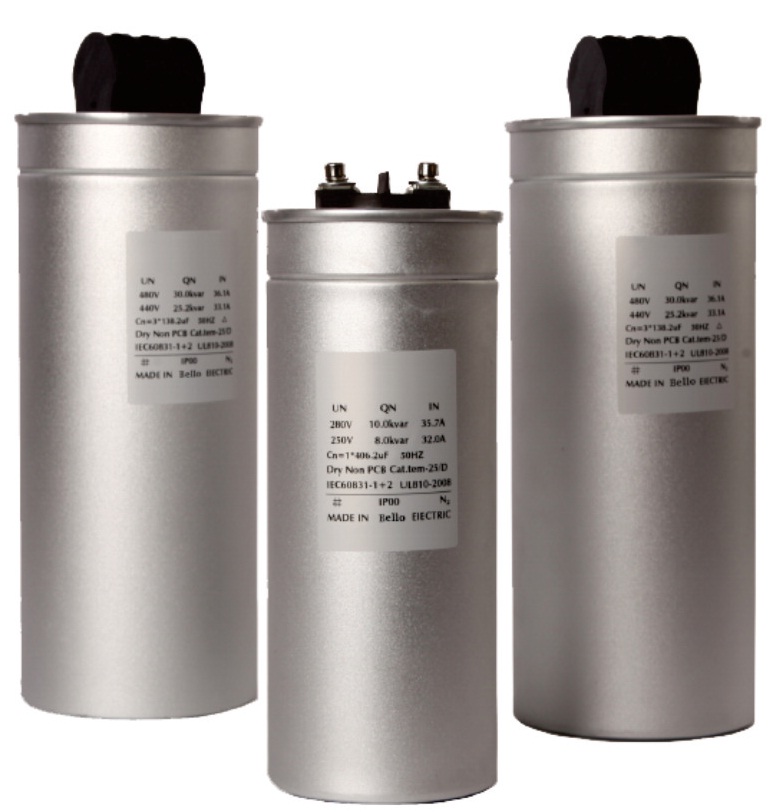

WEDOC干式自愈電容器
產品簡介 / DESCRIPTION
金屬化聚丙烯薄膜系列干式自愈電容器致力于改善熱響應和封裝的密度，在真空環境下灌注電介質材料并注入惰性氣體N2，以其高可靠性、簡化安裝體現圓柱形鋁殼的優點。能夠承受因為開關操作引起的高浪涌電流，采用干式技術實現了體積小型化和環保要求，具有自愈功能，這樣使得電容器在承受過載和極高的涌流時，具有較強的耐受力；自愈和防暴技術，更好的改善諧波危害和校正功率因數的同時保證了最大程度化節約安裝空間。主要用于低壓無功補償裝置，給電網系統提供無功功率，提高系統功率因數，降低線路以及變壓器的損耗，凈化電網。
產品特征 / FEATURES
Ø 金屬化聚丙烯薄膜
當提到低壓功率因數補償時，MKP金屬化聚丙烯薄膜技術被證實為當今最合適最經濟的技術，電介質厚度取決于額定電壓等級，金屬鍍膜以及附加連接點或截面鍍膜加強技術，為抑制大沖擊電流和保證電容器穩定性發揮了重要的作用。厚邊和波紋切割技術的采用可生產更大的有效面積用于金屬噴涂和接合處理，提高了電容器對于高浪涌電流抑制能力，此外由于繞組薄膜邊緣收縮效應引起的邊緣接觸問題也得以充分的解決。
Ø 環保氣體真空灌注
繞組單元被加熱，然后在額定時間內干燥，而灌注氣體則在真空條件下完成，用這種方法，空氣和濕氣從電容器內排出，從而避免了電極的氧化和局部放電，之后電容器被密封在鋁制容器中，這一復雜工程保證了電容器具有極好的電容穩定性和長使用壽命，WEDO干式自愈電容器以環氧樹脂或氮氣等惰性氣體代替傳統的礦物油、石蠟等介質，因而不會產生任何由于漏油引起的火災危險，對配電以及生態環境起到了相關的保護作用
Ø 放電電阻模塊
WEDO干式自愈電容器配置放電電阻模塊，確保電容器在斷電后1分鐘內電容器端電壓降到50V以下。
Ø 自愈式技術
當電容器由于過熱、過載或者達到使用壽命極限時極可能發生擊穿現象，這將會產生一個小電弧，電弧在幾微秒內就可以通過釋放的能量把擊穿區的金屬化層蒸發，這樣就形成了一個沒有金屬化層的絕緣區，在擊穿過程發生后，電容器仍然可以正常工作，由自愈引起的電容器容量損失低于100pF，不會對電容器的容量造成很大的衰減。
Ø 超壓速斷保護
由于聚丙烯薄膜電容器很少產生預知的短路，所以僅靠熔斷器保護或者斷路器并不能提供充分的保護，當電容器由于過載、過熱時，電容器殼內的氣壓迅速上升，由于頂蓋彎曲或膨脹拉伸引起了電容器長度的 改變，當電容器超過限度時，內部的連接線會分離，即電容器內部處于斷路狀態。
Ø 高電氣參數
使用壽命不低于150000小時，耐浪涌電流≥300ln，無放電現象。
Ø 維護方便
裝配成本低易于安裝和連接，重量輕體積小，免維護。
技術參數/ SPCIFICATION
|
類別名稱 |
類別代號 |
|
|
參考標準 |
IEC |
IEC60831-1+2 |
|
UL |
UL810-2008 |
|
|
GB |
GB/T 127747.1-2004,GB/T 12747.2-2004 |
|
|
額定電壓 |
Un |
250V-1000V |
|
額定容量 |
Kvar |
5-100 |
|
額定頻率 |
Fn |
50Hz/60Hz |
|
相數 |
P |
單相或三相 |
|
過電壓 |
Umax |
Un+10%24小時內持續8個小時 |
|
Un+15%24小時內持續8個小時 |
||
|
|
||
|
過電流 |
Imax |
2.0ln |
|
容量誤差 |
|
±5% |
|
測試電壓（端子-端子） |
Vtt |
2.15Un（AC）/5S |
|
測試電壓（端子-外殼） |
Vtc |
Un≤660V時，Vtc=3.6kVAC/2S |
|
Un＞660V時，Vtc=6kVAC/10S |
||
|
浪涌電流 |
ls |
300ln |
|
損耗 |
|
≤0.11W/kvar |
|
預期壽命 |
Tid |
150000h |
|
防護等級 |
|
IP20 |
|
環境溫度 |
T/℃ |
-40℃~55℃ |
|
冷卻 |
|
自然冷卻或強迫風冷 |
|
允許相對濕度 |
|
≤95% |
|
海拔 |
H |
≤4000m |
|
安裝位置 |
|
水平或垂直 |
|
安裝與接地 |
|
用M12或M16螺栓固定在保護殼底上 |
|
安全特性 |
|
干式自愈、超壓速斷保護 |
|
保護殼容器 |
|
沖壓鋁罐 |
|
電介質 |
|
聚丙烯薄膜 |
|
灌注材料 |
|
環氧樹脂或氮氣 |
|
端子 |
|
IP20，帶防點擊保護 |
|
放電電阻 |
|
1分鐘放電到50V以下 |
|
密封性試驗 |
|
75℃無泄漏，合格 |
尺寸變化恕不另行通知，以實際交貨產品為準，如有疑問，請致電WEDO電氣

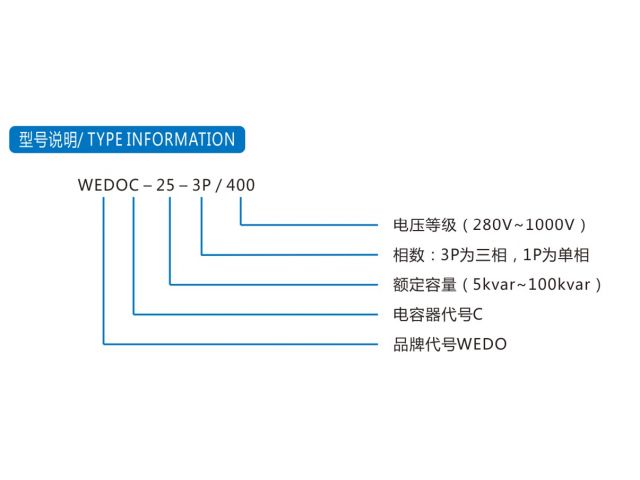

規格說明
|
規格 |
額定容量 （kvar） |
額定電容 uF |
額定電流 A |
底部螺栓 |
外形尺寸/mm 直徑D*高度H |
設計型號 |
|
280V 單相 50Hz |
5 |
207.5 |
18.1 |
M12*16 |
φ 76*176 |
WEDOC-05/1P-280 |
|
10 |
415.1 |
36.2 |
M12*16 |
φ 86*240 |
WEDOC-10/1P-280 |
|
|
15 |
622.6 |
54.3 |
M16*25 |
φ 96*240 |
WEDOC-15/1P-280 |
|
|
300V 單相 50Hz |
5 |
173.4 |
16.5 |
M12*16 |
φ 76*240 |
WEDOC-05/1P-300 |
|
10 |
346.9 |
33.0 |
M12*16 |
φ 86*240 |
WEDOC-10/1P-300 |
|
|
15 |
520.3 |
49.5 |
M16*25 |
φ 106*240 |
WEDOC-15/1P-300 |
|
|
440V 三相共補 50Hz △ 接線 |
10 |
164.4 |
13.1 |
M12*16 |
φ 76*240 |
WEDOC-10/3P-440 |
|
15 |
246.6 |
19.7 |
M12*16 |
φ 86*240 |
WEDOC-15/3P-440 |
|
|
20 |
329.0 |
26.2 |
M16*25 |
φ96*240 |
WEDOC-20/3P-440 |
|
|
25 |
411.2 |
32.8 |
M16*25 |
φ 106*240 |
WEDOC-25/3P-440 |
|
|
30 |
493.5 |
39.3 |
M16*25 |
φ 116*240 |
WEDOC-30/3P-440 |
|
|
40 |
658.0 |
52.5 |
M16*25 |
φ 116*285 |
WEDOC-40/3P-440 |
|
|
480V 三相共補 50Hz △ 接線 |
10 |
138.2 |
12.0 |
M16*16 |
φ 76*240 |
WEDOC-10/3P-480 |
|
15 |
207.3 |
18.1 |
M16*16 |
φ 86*240 |
WEDOC-15/3P-480 |
|
|
20 |
276.5 |
24.0 |
M16*25 |
φ 106*240 |
WEDOC-20/3P-480 |
|
|
25 |
345.6 |
30.1 |
M16*25 |
φ 116*240 |
WEDOC-25/3P-480 |
|
|
30 |
414.7 |
36.0 |
M16*25 |
φ 116*285 |
WEDOC-30/3P-480 |
|
|
40 |
552.9 |
48.2 |
M16*25 |
φ 116*285 |
WEDOC-40/3P-480 |
|
|
525V 三相共補 50Hz △ 接線 |
10 |
115.5 |
11.0 |
M16*16 |
φ 76*240 |
WEDOC-10/3P-525 |
|
15 |
173.3 |
16.5 |
M16*25 |
φ96*240 |
WEDOC-15/3P-525 |
|
|
20 |
231.1 |
22.0 |
M16*25 |
φ 116*240 |
WEDOC-20/3P-525 |
|
|
25 |
289.9 |
27.5 |
M16*25 |
φ 116*240 |
WEDOC-25/3P-525 |
|
|
30 |
346.6 |
33.0 |
M16*25 |
φ 116*285 |
WEDOC-30/3P-525 |
|
|
40 |
404.4 |
438.5 |
M16*25 |
φ 136*240 |
WEDOC-40/3P-525 |
|
|
690V 三相共補 50Hz △ 接線 |
10 |
66.9 |
8.4 |
M16*16 |
φ 76*240 |
WEDOC-10/3P-690 |
|
15 |
100.3 |
12.6 |
M16*25 |
φ96*240 |
WEDOC-15/3P-690 |
|
|
20 |
133.8 |
16.8 |
M16*25 |
φ 106*240 |
WEDOC-20/3P-690 |
|
|
25 |
167.2 |
20.9 |
M16*25 |
φ 106*240 |
WEDOC-25/3P-690 |
|
|
30 |
200.7 |
25.1 |
M16*25 |
φ 116*285 |
WEDOC-30/3P-690 |
|
|
800V 三相共補 50Hz △ 接線 |
10 |
49.7 |
7.2 |
M16*16 |
φ96*240 |
WEDOC-10/3P-800 |
|
15 |
74.6 |
11.0 |
M16*25 |
φ 106*240 |
WEDOC-15/3P-800 |
|
|
20 |
99.5 |
14.4 |
M16*25 |
φ 116*285 |
WEDOC-20/3P-800 |
|
|
25 |
124.3 |
18.0 |
M16*25 |
φ 136*240 |
WEDOC-25/3P-800 |
|
|
30 |
149.2 |
20.0 |
M16*25 |
φ 136*240 |
WEDOC-30/3P-800 |
|
|
1000V 三相共補 50Hz △ 接線 |
10 |
31.8 |
6.0 |
M16*25 |
φ 106*240 |
WEDOC-10/3P-1000 |
|
15 |
47.7 |
8.7 |
M16*25 |
φ 116*285 |
WEDOC-15/3P-1000 |
|
|
20 |
63.7 |
11.6 |
M16*25 |
φ 136*240 |
WEDOC-20/3P-1000 |
|
|
25 |
79.6 |
14.5 |
M16*25 |
φ 136*240 |
WEDOC-25/3P-1000 |
