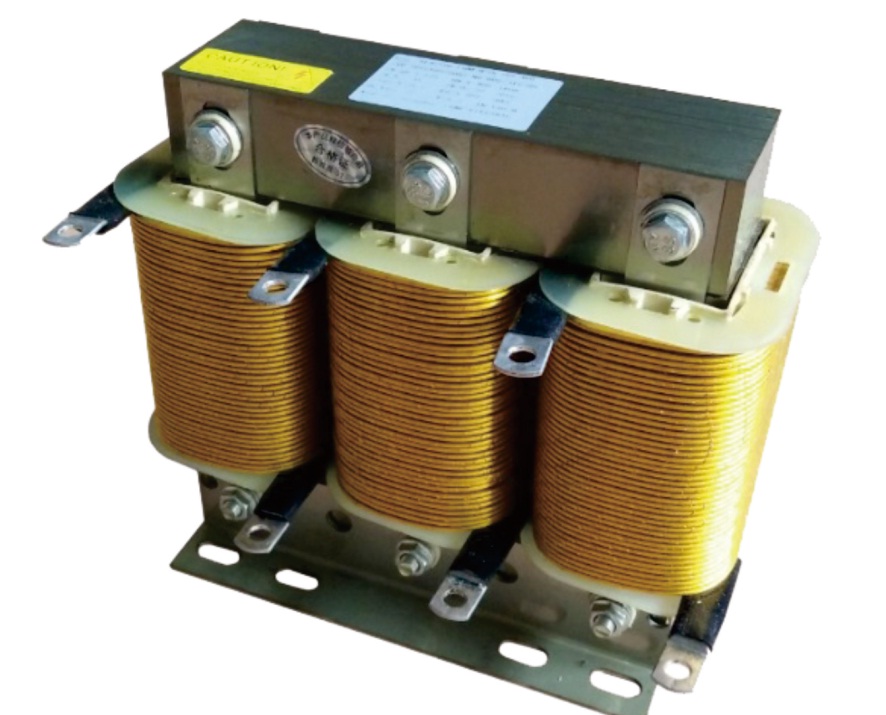

WEDOR低壓失諧電抗器
產品簡介 / DESCRIPTION
目前工業配電系統中大量使用的電力電子設備,比如變頻器、不間斷電源等非線性負載產生大量的諧波電流,造成配電系統中的用電負荷收到諧波污染,功率因數校正裝置中,并聯電容器同變壓器一起形成諧振回路,經驗表明該諧振回路的自然頻率通常在250Hz~500Hz之間,而在這個區間內對應的諧振頻率為5th和7th諧波。
電抗率P:表示電抗器感抗值與電容器容抗值的比值,即P=XL/XC*100%
諧振頻率FR:諧振時間電容或電感兩段電壓變化一個周期的時間稱為諧振周期,諧振周期的倒數稱為諧振頻率,諧振頻率與電容C和電感L的參數有關,表現為FN=1/(2π*),不同電抗率的電抗器與電容器的諧振頻率不同,即FR=FN
諧振能引起以下不可預見的后果:
-電容器過載
-變壓器和傳輸設備過載
-放大系統線路諧波
-電壓波形失真,產生畸變
-影響表計,控制設備、個人計算機和電力設備的正常工作
這些影響可以通過在無功補償電容器前串聯諧振頻率,能夠有效吸收電網的諧波,善系統電壓波形,提高系統的功率因數,并且可以有效的抑制合閘涌流及操作過電壓,有效的保護電容器。
產品特征 / FEATURES
WEDOR電抗器鐵芯采用優質低損耗冷軋硅鋼片,線圈是由高純度的銅導線H級雙層漆包線繞制而成,磁芯柱由多個氣隙分成均勻小段,氣隙采用環氧層玻璃布板做間隔,以保證電抗器在運行過程中不發生變化。
Ø 高線性度 避免磁芯飽和
線圈采用H級扁銅線繞制,排列緊密且均勻,具有極佳的美感和非常好的散熱性能,而且線性度高達2.4ln
Ø 低噪音
WEDOR電抗器的線圈和鐵芯組成一體后經過真空浸漆熱固化這一工藝流程,采用H級浸漬漆,使電抗器的線圈和貼心牢固的固定在一起,這樣處理不但大大減少了運行的噪音,而且具有極高的耐熱性。
Ø 高抗諧波能力
WEDOR電抗器芯柱固件采用無磁性材料,確保電抗器具有較高的品質因數和較低的溫升,確保具有良好的濾波效果,同時提高電抗器的過載能力。
技術參數/ SPCIFICATION
類別名稱 |
類別代碼 |
參考指標 |
|
F級 |
H級 |
||
參考標準 |
IEC |
IEC289,EN60289 |
|
VDE |
VDE0550/0532 |
||
GB |
GB10229-88 |
||
額定電壓 |
Un |
250V~1000V |
|
額定容量 |
Kvar |
5~100 |
|
額定系數 |
|
7%(189Hz),12.5%(14Hz),14%(134Hz) |
|
額定頻率 |
Fn |
50Hz/60Hz |
|
相數 |
P |
單相或三相 |
|
耐壓等級 |
Umax |
0.23kv以下,AC2kv/1min;0.23~0.69kv,AC4kv/1min |
|
最大電流允許值 |
Imax |
1.8ln |
2.0ln |
繞組材料 |
|
CU或AL |
|
澆注方式 |
|
真空浸漆 |
|
容量誤差 |
|
±3% |
|
電感線性度 |
Lt |
2.0ln |
2.4ln |
濾波特性 |
|
≥25% |
|
過載能力 |
|
1.8ln |
2.0ln |
預期壽命 |
Tld |
160000H |
180000H |
防護等級 |
|
IP00 |
|
環境溫度 |
T/℃ |
-40℃~55℃ |
|
冷卻 |
|
自然冷卻或強迫風冷 |
|
溫控開關 |
|
120℃過熱斷開 |
155℃過熱斷開 |
海拔 |
|
≤4000m |
|
安裝位置 |
|
柜內安裝 |
|
端子 |
|
IP20,最大電纜面積25mm2 |
規格 |
額定容量 (kvar) |
電感 mH |
額定電流 A |
電抗系數 |
外形尺寸/mm 直徑D*高度H |

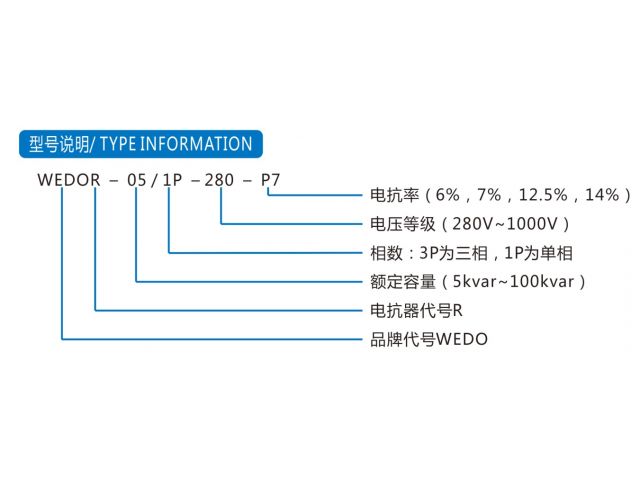

設計型號 |
280V 單相 50Hz |
5 |
3.42 |
16.2 |
7% |
φ 76*175 |
WEDOR-05/1P-280-P7 |
10 |
1.71 |
32.4 |
7% |
φ 86*240 |
WEDOR-10/1P-280-P7 |
|
15 |
1.14 |
48.6 |
7% |
φ 96*240 |
WEDOR-15/1P-280-P7 |
|
300V 單相 50Hz |
5 |
8.19 |
14.6 |
14% |
φ 76*240 |
WEDOR-05/1P-300-P14 |
10 |
4.09 |
29.2 |
14% |
φ 86*240 |
WEDOR-10/1P-300-P14 |
|
15 |
2.73 |
43.9 |
14% |
φ 106*240 |
WEDOR-15/1P-300-P14 |
|
480V 三相共補 50Hz △ 接線 |
10 |
5.14 |
10.7 |
7% |
φ 76*240 |
WEDOR-10/3P-480-P7 |
15 |
3.42 |
16.1 |
7% |
φ 86*240 |
WEDOR-15/3P-480-P7 |
|
20 |
2.57 |
21.4 |
7% |
φ 96*240 |
WEDOR-20/3P-480-P7 |
|
25 |
2.05 |
26.8 |
7% |
φ 106*240 |
WEDOR-25/3P-480-P7 |
|
30 |
1.71 |
32.1 |
7% |
φ 116*240 |
WEDOR-30/3P-480-P7 |
|
40 |
1.28 |
42.8 |
7% |
φ 116*285 |
WEDOR-40/3P-480-P7 |
|
525V 三相共補 50Hz △ 接線 |
10 |
12.29 |
9.7 |
14% |
φ 76*240 |
WEDOR-10/3P-525-P14 |
15 |
8.19 |
14.6 |
14% |
φ 86*240 |
WEDOR-15/3P-525-P14 |
|
20 |
6.14 |
19.5 |
14% |
φ 106*240 |
WEDOR-20/3P-525-P14 |
|
25 |
4.92 |
24.3 |
14% |
φ 116*240 |
WEDOR-25/3P-525-P14 |
|
30 |
4.10 |
29.2 |
14% |
φ 116*285 |
WEDOR-30/3P-525-P14 |
|
40 |
3.07 |
38.8 |
14% |
φ 116*285 |
WEDOR-40/3P-525-P14 |
|
800V 三相共補 50Hz △ 接線 |
10 |
14.27 |
6.7 |
7% |
φ 76*240 |
WEDOR-10/3P-800-P7 |
15 |
9.51 |
10.0 |
7% |
φ 86*240 |
WEDOR-15/3P-800-P7 |
|
20 |
7.13 |
13.4 |
7% |
φ 106*240 |
WEDOR-20/3P-800-P7 |
|
25 |
5.71 |
16.7 |
7% |
φ 116*240 |
WEDOR-25/3P-800-P7 |
|
30 |
4.76 |
20.1 |
7% |
φ 116*285 |
WEDOR-30/3P-800-P7 |
