WEDOHC系列中壓無功補償電容器
產品簡介 / DESCRIPTION

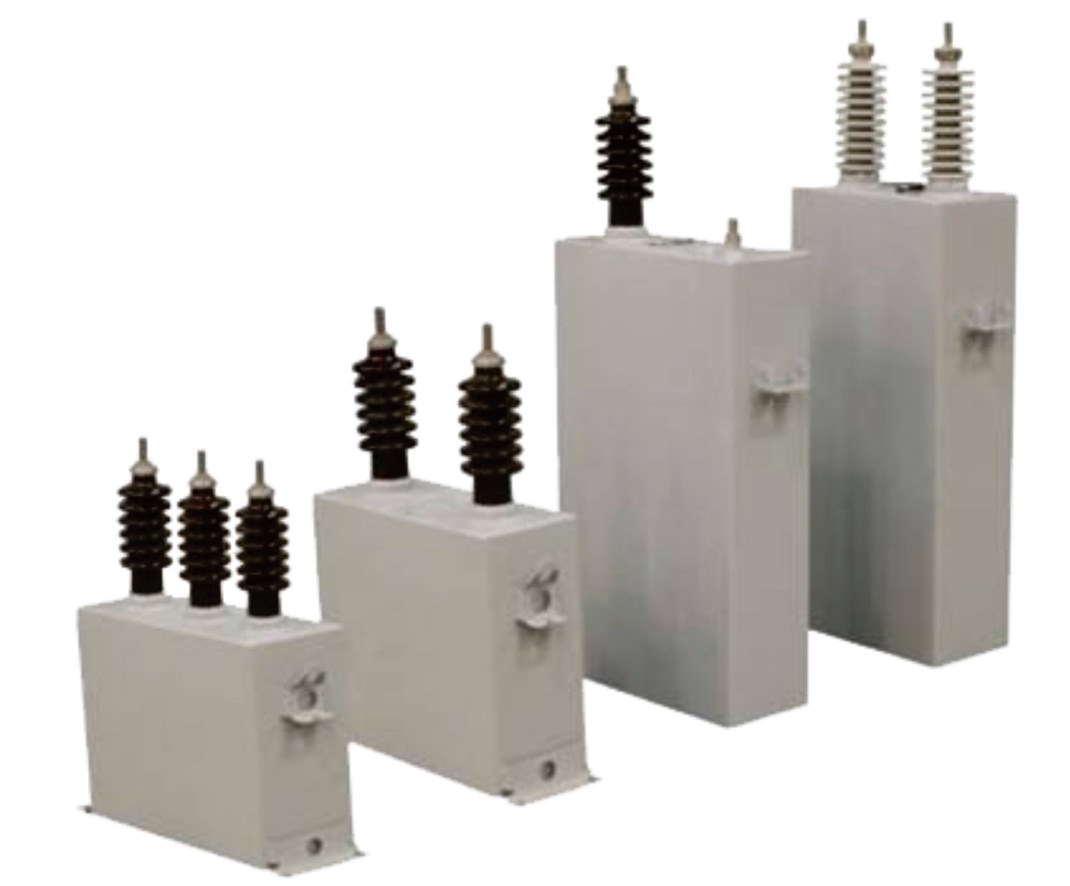

WEDOHC系列中壓無功補償電容器適用于電力和各工礦企業額定電壓1 kV以上工頻50Hz或者60Hz的交流電力系統，作為固定式自動分組投切電容器組，補償系統中的感性無功，用以改善配電電壓質量，提高功率因數，降低損耗，增加電力設備的供應能力，以獲得配電系統安全可靠經濟的運行，并具有抑制諧波的功能，確保裝置自身和相連電網的安全可靠運行。中壓電容器是由許多電容器單元組成的，這些電容器單元一般由幾個串聯或者并聯連接組成，已獲得我們所需要的單個電容器的額定電壓和容量。
產品特征 / FEATURES
Ø 固體介質：聚丙烯薄膜，符合環保要求；
Ø 液體介質：芐基甲苯
Ø 本電容器使用在周圍環境空氣溫度為-10度~+45度的場所，安裝地區海拔不超過1000米
Ø 電容器的電容偏差不超過額定值的-5%~+10%
Ø 電容器的損耗正切值在20度時，在額定頻率和額定電壓下測量不大于0.0002
Ø 電容器允許在1.1倍額定電壓下長期運行，并能在1.15倍電壓下每24h中運行不超過30分鐘
Ø 電容器允許在由于過電壓和高次諧波造成的有效值為額定電流的1.30倍的穩態過電流下運行，對于電容具有最大正偏差的電容器，穩態過電流允許達到額定電流的1.43倍
Ø 電容器安裝場所應無有害氣體及蒸汽，應無劇烈的機械振動，并有適合于濕熱的確、高原地區及污穢地區等各種特殊環境應的產品
技術參數/ SPCIFICATION
Ø 額定頻率：50Hz或60Hz
Ø 電壓范圍：1kV~12kV
Ø 容量范圍：單相25~1000kvar（電壓等級1~24kV）
Ø 合閘涌流：100In
Ø 端子間試驗電壓：交流試驗電壓2.15Un或直流試驗電壓4.3Un
Ø 干式結構：環保型、自愈式、低損耗、過壓保護
Ø 不銹鋼外殼，防護等級IP00
Ø 電容器端子套管：焊接式高強度瓷套管，端子配有標準件和接線夾
Ø 產品技術標準：IEC60871-1-2005
Ø 放電電阻：內置，＜75V/10min
Ø 損耗功率：＜0.15W/kvar，損耗正切角≤0.0003
Ø 溫度等級：-45℃~50℃
Ø 安裝海拔：＜2000m
|
規格 |
額定容量 Kvar |
標稱電容 UF |
外形尺寸 L*B*H*H1*h*C*D/mm |
設計標準型號 |
|
適用于系統電壓6KV，電抗率6%的無功補償裝置Un=6.6KV電流能力為1.5ln |
50 |
10.97 |
320*110*530*320*200 |

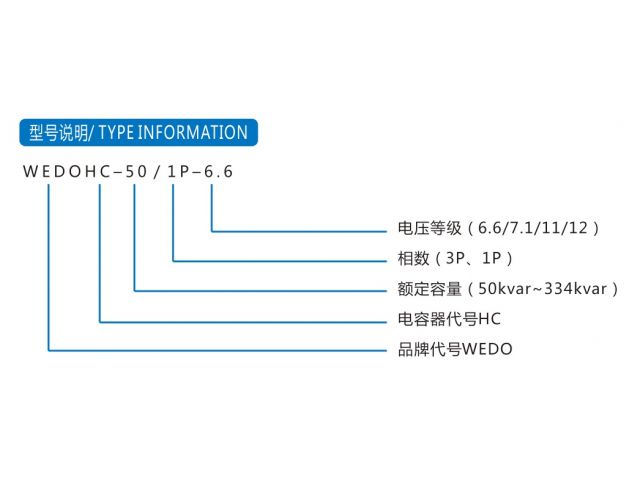

WEDOHC050/1P-6.6 |
|
100 |
21.93 |
380*143*560*350*207 |
WEDOHC100/1P-6.6 |
|
|
150 |
32.90 |
440*180*566*356*213 |
WEDOHC150/1P-6.6 |
|
|
167 |
36.63 |
440*180*601*391*257 |
WEDOHC200/1P-6.6 |
|
|
200 |
43.87 |
440*180*666*456*313 |
WEDOHC250/1P-6.6 |
|
|
300 |
65.80 |
440*180*866*656*496 |
WEDOHC300/1P-6.6 |
|
|
334 |
73.26 |
440*180*921*711*551 |
WEDOHC334/1P-6.6 |
|
|
適用于系統電壓10KV，電抗率6%的無功補償裝置Un=11KV電流能力為1.5ln |
50 |
3.95 |
320*110*510*300*180 |
WEDOHC050/1P-11 |
|
100 |
7.90 |
380*143*560*350*207 |
WEDOHC100/1P-11 |
|
|
150 |
11.84 |
440*143*656*406*272 |
WEDOHC150/1P-11 |
|
|
167 |
13.19 |
440*143*671*421*287 |
WEDOHC167/1P-11 |
|
|
200 |
15.79 |
440*180*696*406*272 |
WEDOHC200/1P-11 |
|
|
250 |
19.74 |
440*180*786*496*336 |
WEDOHC250/1P-11 |
|
|
266 |
21.00 |
440*180*811*521*361 |
WEDOHC266/1P-11 |
|
|
300 |
23.69 |
440*180*876*586*443 |
WEDOHC300/1P-11 |
|
|
334 |
26.37 |
440*180*926*636*462 |
WEDOHC334/1P-11 |
|
|
400 |
31.57 |
440*195*971*681*521 |
WEDOHC400/1P-11 |
