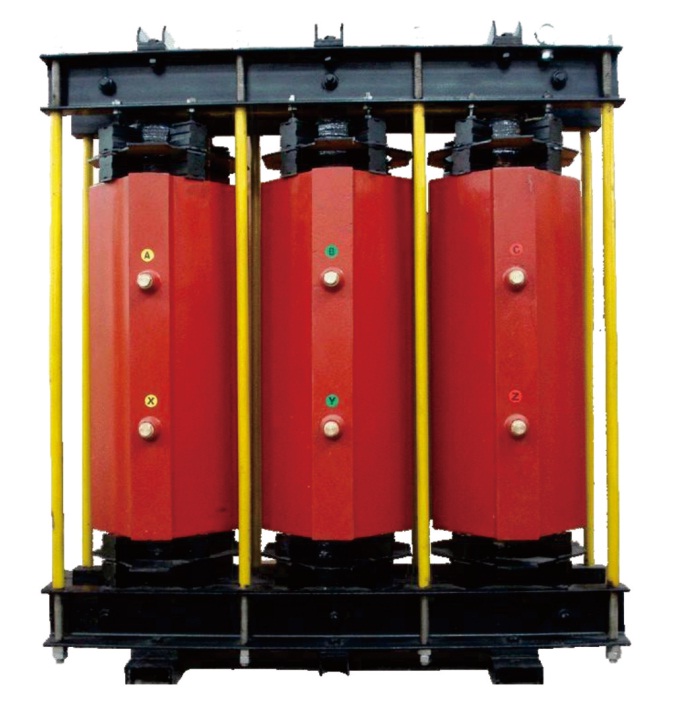

WEDOHR系列高壓電抗器
產品簡介 / DESCRIPTION
WEDOHR系列干式鐵芯串聯電抗器是電力系統無功補償裝置的重要配置設備，電力電容器與干式鐵芯電抗器串聯后，能有效的抑制電網中的高次諧波，限制合閘涌流級操作過電壓，改善系統的電壓波形，提高電網功率因數，對電力電容器及其他的電力設備的安全運行起到了很大的作用。
產品特征 / FEATURES
鐵芯采用優質的特種硅鋼片，鐵芯端面采用優質端膠面，使硅鋼片牢固的結合在一起，運行時低噪音，防潮防塵。
鐵芯線圈采用F級環氧澆注體系在真空環境下進行澆注，使絕緣性能好、機械強度高、局部放電量低，能耐受大電流沖擊和冷熱沖擊而不開裂。
技術參數/ SPCIFICATION
Ø 可用于6kV、10kV、11kV、12kV配電系統
Ø 耐溫等級達到F級155℃，正常運行時，干式鐵芯電抗器的鐵芯和線圈溫升均不超過90K
Ø 干式鐵芯電抗器能在1.5倍額定電流下長期運行
Ø 干式鐵芯電抗器的噪音遠低于國家標準
Ø 制造標準：IEC60289、VDE0532
Ø 海拔高度不超過2000m
Ø 運行環境溫度-25℃~+55攝氏度，相對濕度不超過90%
|
規格 |
額定容量 Kvar |
電感 mH |
額定電流 A |
電抗系數 P |
外形尺寸/mm 長*寬*高=L*W*H*H1*H2 |
設計型號 |
|
系統電壓10KV三相無功補償 |
100 |
231.21 |
5.1 |
6% |
760*400*705*250*208 |
WEDOHR100/3P-11KV-P6 |
|
150 |
154.14 |
7.6 |
6% |
765*400*705*250*208 |
WEDOHR150/3P-11KV-P6 |
|
|
200 |
115.61 |
10.2 |
6% |
800*400*760*325*225 |
WEDOHR200/3P-11KV-P6 |
|
|
400 |
57.80 |
20.3 |
6% |
950*450*840*295*268 |
WEDOHR400/3P-11KV-P6 |
|
|
450 |
51.38 |
22.8 |
6% |
950*450*835*300*260 |
WEDOHR450/3P-11KV-P6 |
|
|
500 |
46.24 |
25.4 |
6% |
950*450*840*295*268 |
WEDOHR500/3P-11KV-P6 |
|
|
600 |
38.54 |
30.5 |
6% |
950*450*880*370*258 |
WEDOHR600/3P-11KV-P6 |
|
|
800 |
28.90 |
40.6 |
6% |
1000*500*960*355*260 |
WEDOHR800/3P-11KV-P6 |
|
|
900 |
25.69 |
45.7 |
6% |
1100*500*990*400*275 |
WEDOHR900/3P-11KV-P6 |
|
|
1200 |
19.27 |
60.9 |
6% |
1100*500*1060*462*280 |
WEDOHR1200/3P-11KV-P6 |
|
|
1500 |
15.41 |
76.1 |
6% |
1200*500*1010*355*311 |
WEDOHR1500/3P-11KV-P6 |
